Dissipatori di Calore in Alluminiu A Guida Completa à e Soluzioni di Gestione Termica d'Alta Prestazione
Una gestione termica efficace hè cruciale per l'elettronica muderna, è dissipatori di calore d'aluminiu sò diventati u standard industriale per a dissipazione di u calore in tuttu, da l'illuminazione LED à l'elettronica di putenza. Sia chì cuncepiate elettronica di cunsumu o apparecchiature industriali, sceglie i dissipatori di calore in alluminio adatti pò significà a differenza trà prestazioni affidabili è guasti prematuri.
In questa guida cumpleta, esploreremu tuttu ciò chì avete bisognu di sapè nantu à i dissipatori di calore in aluminiu, da a selezzione di i materiali à e capacità di fabricazione, aiutenduvi à piglià decisioni infurmate per i vostri bisogni di gestione termica.
Chì sò i dissipatori di calore in alluminio è perchè sò essenziali?

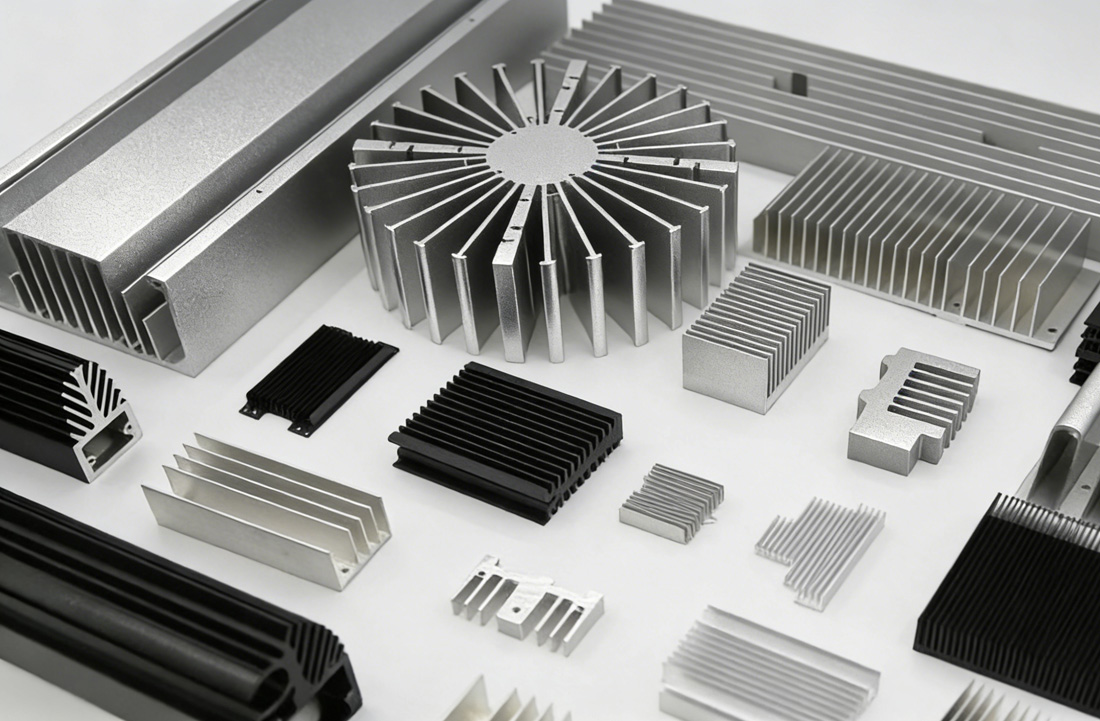

I dissipatori di calore in alluminio sò cumpunenti di raffreddamentu passivu cuncepiti per assorbe è dissipà u calore da i cumpunenti elettronichi critichi. Fabbricati da leghe d'aluminiu altamente conduttive, queste soluzioni di gestione termica trasferiscenu u calore da i cumpunenti sensibili à l'aria circundante per cunvezione naturale o furzata.
A pupularità di i dissipatori di calore in aluminiu deriva da u so equilibriu eccezziunale di cunduttività termica, proprietà di leggerezza, resistenza à a corrosione è rentabilità. À u cuntrariu di l'alternative à u rame, l'aluminiu offre prestazioni termiche sufficienti per a maiò parte di l'applicazioni, mantenendu u pesu è i costi di fabricazione gestibili.
Vantaghji chjave di i dissipatori di calore in aluminiu
Conductibilità termale superiore
E leghe d'aluminiu furniscenu eccellenti caratteristiche di dissipazione di u calore, cù una cunduttività termica chì varieghja da 150-200 W/m·K secondu a lega specifica. Questu rende i dissipatori di calore in aluminiu ideali per applicazioni chì richiedenu un trasferimentu di calore rapidu.
Disegnu leggeru
Cù una densità di circa 2.7 g/cm³, l'aluminiu pesa circa un terzu di u pesu di u rame, ciò chì u rende perfettu per l'applicazioni sensibili à u pesu in l'aerospaziale, l'automobile è l'elettronica portatile.
Manufacturing Cost-Effective
L'eccellente machinabilità è e proprietà di estrusione di l'aluminiu permettenu una pruduzzione à bon pattu di geometrie cumplesse di dissipatori di calore, riducendu i costi generali di u prugettu senza compromettere e prestazioni.
A resistenza di corrosione
Quandu sò trattati currettamente cù anodizazione o altre finiture superficiali, i dissipatori di calore in alluminio offrenu una resistenza eccezziunale à a degradazione ambientale, assicurendu una affidabilità à longu andà.
Leghe d'aluminiu per dissipatori di calore: Guida di selezzione di materiali
Micca tuttu l'aluminiu hè creatu uguale quandu si tratta di gestione termica. A scelta di a lega d'aluminiu hà un impattu significativu nantu à e prestazioni è a durabilità di i vostri dissipatori di calore.
| Alloy Aluminum | Conduttività termica (W/m·K) | Appricazzioni tipica | benefici Key |
| AL6061-T6 | 167 | Attrezzature industriali, automobilistiche, illuminazione LED | Eccellente resistenza meccanica, bona resistenza à a corrosione, versatile |
| AL6063-T5 | 201-218 | Elettronica di cunsumu, profili estrusi, dissipatori di calore standard | Cunduttività termica superiore, eccellente estrudibilità, economicu |
AL6061-T6: U Cavallu di Lavoro Versatile
L'AL6061-T6 hè largamente cunsiderata cum'è a lega d'aluminiu a più versatile per l'applicazioni di dissipatori di calore. A so eccellente cumbinazione di resistenza meccanica, machinabilità è resistenza à a corrosione a rende ideale per ambienti esigenti induve l'integrità strutturale hè impurtante quant'è e prestazioni termiche.
AL6063-T5: U Campione Termale
Quandu hè necessaria a massima cunduttività termica, i dissipatori di calore in alluminio AL6063-T5 offrenu prestazioni superiori. L'estrusibilità eccezziunale di sta lega permette disigni di alette intricati chì massimizanu a superficia, aumentendu e capacità di dissipazione di u calore.
Capacità di fabricazione chì distinguenu i leader di l'industria
A qualità di i dissipatori di calore in aluminiu dipende assai da e capacità di fabricazione è da i prucessi di cuntrollu di qualità. Syntech Metals rapprisenta l'avanguardia di a fabricazione di dissipatori di calore cù parechji vantaghji distintivi:
Pruduzzione interna di barre d'aluminiu
À u cuntrariu di parechji pruduttori chì si basanu nantu à fornitori di terze parti, Syntech Metals gestisce apparecchiature cumplete di fusione è di colata per pruduce barre d'aluminiu estruse internamente. Questa integrazione verticale furnisce:
- Cuntrollu di qualità cumpletu da a materia prima à u pruduttu finitu
- Cumposizione è purità di lega consistente
- Tempi di consegna ridotti è una migliore gestione di l'inventariu
- Vantaghji di costu per via di l'eliminazione di i ricarichi di i fornitori
- Flessibilità per persunalizà e formulazioni di lega per applicazioni specifiche
Questa capacità garantisce chì ogni dissipatore di calore in alluminio risponde à standard esigenti prima ancu di inizià u prucessu di estrusione.
Capacità di estrusione ultra-grande
Syntech Metals gestisce presse d'estrusione super-large capaci di pruduce dissipatori di calore in alluminio finu à 40 cm × 40 cm (circa 16″ × 16″). Questa capacità eccezziunale apre nuove pussibilità per:
- Applicazioni industriali di alta putenza chì necessitanu una dissipazione massiccia di u calore
- Soluzioni di raffreddamentu per server è centri dati
- Gestione termica di a batteria di i veiculi elettrici
- Elettronica di putenza è inverter à grande scala
- Cunfigurazioni persunalizate prima impussibili cù l'equipaggiu standard
A capacità di estrudere profili cusì grandi in un pezzu unicu elimina a necessità di suluzioni assemblate, migliurendu e prestazioni termiche è l'integrità strutturale.
Capacità di anodizazione premium
U trattamentu di a superficia hà un impattu dramaticu nantu à a longevità è e prestazioni di i dissipatori di calore in aluminiu. Syntech Metals presenta linee di anodizazione cumpletamente automatiche impurtate in Giappone chì furniscenu:
- Qualità di ossidazione anodica superiore cù spessore di rivestimentu consistente
- Disponibile in finiture anodizzate argentu è anodizzate nere
- Resistenza à a corrosione migliorata per ambienti difficili
- Emissività termica migliorata (in particulare per e superfici anodizzate nere)
- Proprietà d'isolamentu elettricu quandu hè necessariu
- Appellu esteticu per applicazioni visibili
U prucessu automatizatu assicura un rivestimentu uniforme ancu in e geometrie di dissipatore di calore più cumplesse.
Machining è Fabbricazione Avanzata
Oltre à l'estrusione basica, Syntech Metals mantene cumpletu machining d'aluminiu attelli attrezzati per trattà:
- Machinazione CNC à tolleranze precise
- Perforazione è filettatura per l'hardware di montaggio
- Tagliu è dimensionamentu persunalizati
- Fresatura superficiale per esigenze di planarità
- Operazioni di assemblaggio per soluzioni termiche cumplesse
Questu permette à i clienti di presentà disegni dettagliati è di riceve dissipatori di calore in alluminio cumpletamente finiti pronti per l'installazione, riducendu u tempu è i costi di assemblaggio.
Casi d'usu di dissipatori di calore in alluminio in tutte l'industrie
Studiu di casu 1: Illuminazione LED High-Bay
Sfida: Un fabricatore di illuminazione cummerciale avia bisognu di dissipatori di calore in alluminio per apparecchi di illuminazione à LED di 200 W chì funzionanu in ambienti di magazzini cù temperature ambiente finu à 50 ° C.
Vergogna à tè: I dissipatori di calore in alluminio AL6063-T5 estrusi à misura cù una geometria di alette ottimizzata sò stati cuncipiti per massimizà a cunvezione naturale. A finitura anodizzata nera hà migliuratu l'emissività termica pur furnendu resistenza à a corrosione.
Risposte alla lingua: E temperature di giunzione sò state mantenute sottu à 85 °C, assicurendu una durata di vita L70 superiore à 60,000 ore. A custruzzione ligera in alluminio hà simplificatu l'installazione paragunata à i disinni precedenti à basa di rame.
Studiu di casu 2: Inverter di l'elettronica di putenza
Sfida: Un fabricatore d'attrezzature industriali avia bisognu di dissipatori di calore in alluminio di grande formatu per un inverter trifase di 50 kW cù restrizioni di dimensione strette.
Vergogna à tè: Utilizà Syntech Metals' Cù una capacità d'estrusione di 40 cm × 40 cm, hè statu pruduttu un dissipatore di calore AL6061-T6 in un pezzu unicu cù funzioni di montaggio integrate. A machinazione CNC hà creatu superfici di cuntattu precise è fori di montaggio filettati secondu i disegni di u cliente.
Risposte alla lingua: U cuncepimentu in un pezzu hà eliminatu l'interfacce termiche prisenti in e soluzioni assemblate, riducendu a resistenza termica di u 15%. A pruduzzione interna di barre hà assicuratu proprietà di materiale consistenti in tutta a pruduzzione.
Studiu di casu 3: Attrezzatura di telecomunicazioni
Sfida: Un fornitore di apparecchiature di telecomunicazioni avia bisognu di dissipatori di calore in alluminio à bon pattu per amplificatori di putenza di stazioni base 5G cù requisiti di affidabilità rigorosi.
Vergogna à tè: L'estrusioni di prufilu standard in AL6063-T5 cù finitura anodizzata d'argentu anu furnitu prestazioni termiche ottimali. Syntech Metals' A pruduzzione interna di barre hà permessu una rapida scalatura per risponde à a dumanda crescente.
Risposte alla lingua: U spiegamentu in situ ùn hà mostratu nisun guastu ligatu à a currusione in più di 18 mesi in installazioni custiere. A superficia anodizzata furnisce una prutezzione eccellente pur mantenendu e prestazioni termiche.
Studiu di casu 4: Stazione di ricarica per veiculi elettrici
Sfida: Un fabricatore di ricarica per veiculi elettrici avia bisognu di dissipatori di calore in alluminio robusti per stazioni di ricarica rapida esterne chì operanu à temperature estreme da -40 °C à 60 °C.
Vergogna à tè: Estrusioni AL6061-T6 à pareti spesse cù anodizazione nera per una massima radiazione di calore è resistenza à l'intemperie. A trasfurmazione prufonda hà inclusu una machinazione di precisione per u montaggio di l'interfaccia termica.
Risposte alla lingua: E stazioni di ricarica mantenenu prestazioni consistenti in diverse temperature. A finitura anodizzata resistente à a corrosione hà eliminatu i requisiti di manutenzione in cundizioni invernali difficili.
Cunsiderazioni di cuncepimentu per una prestazione ottimale di u dissipatore di calore
Spaziatura di l'aletta è geometria
L'efficacità di i dissipatori di calore in aluminiu dipende significativamente da u disignu di l'aletta. L'applicazioni di cunvezione naturale richiedenu tipicamente una spaziatura di l'aletta di 10-15 mm, mentre chì u raffreddamentu à aria furzata permette una spaziatura più stretta di 3-8 mm per una maggiore superficie.
Maximizazione di a Superficia
Aumentà a superficia per via di l'altezza è di a densità di l'aletta migliora direttamente a dissipazione di u calore. Tuttavia, i ritorni decrescenti si verificanu quandu l'alette diventanu troppu vicine, limitendu u flussu d'aria è riducendu l'efficacia.
Gestione di l'interfaccia termica
Ancu i migliori dissipatori di calore in alluminio ùn anu micca prestazioni sufficienti cù materiali d'interfaccia termica scadenti. Assicuratevi chì e superfici di montaggio sianu piane (ottenibile per mezu di a lavorazione CNC) è aduprate cumposti o cuscinetti termichi adatti.
Muntatura è cuncepimentu meccanicu
Tenite contu di e tensioni meccaniche durante l'installazione è u funziunamentu. L'AL6061-T6 offre una resistenza superiore per l'applicazioni cù vibrazioni o carichi meccanichi paragunatu à e leghe à più alta conducibilità ma più morbide.
Opzioni di trattamentu di superficie per prestazioni migliorate
| Trattamentu di superficia | benefici | Appricazzioni tipica |
| Argentu Anodizatu | Aspettu d'aluminiu naturale, bona resistenza à a corrosione, isolamentu elettricu | Elettronica per interni, applicazioni industriali standard |
| Anodizatu neru | Emissività termica migliorata (ε ≈ 0.88), resistenza superiore à a corrosione, aspettu esteticu | Illuminazione LED, equipaggiamenti per esterni, applicazioni à alta temperatura |
| Finitura di Mill | Costu più bassu, massima conducibilità termica | Cumponenti interni, applicazioni sensibili à i costi |
| Pelli Coating | Opzioni di culore, eccellente resistenza à a corrosione, isolamentu elettricu | Applicazioni architettoniche, prudutti di cunsumu |
U prucessu d'anodizazione ùn solu prutege i dissipatori di calore in aluminiu, ma pò ancu migliurà e prestazioni in scenarii di raffreddamentu dominati da a radiazione, in particulare cù finiture anodizzate nere.
Norme di cuntrollu di qualità è di prova
I pruduttori prufessiunali di dissipatori di calore in aluminiu implementanu protocolli rigorosi di cuntrollu di qualità:
- Verificazione di u materiale: L'analisi spettroscopica cunfirma a cumpusizione di a lega
- Ispezione dimensionale: Assicura chì l'estrusioni rispettinu e specifiche di tolleranza
- Valutazione di a qualità di a superficia: Verifica u spessore è l'uniformità di l'anodizazione
- Test termicu: Valida e prestazioni di dissipazione di u calore in cundizioni operative
- Test meccanicu: Verifica l'integrità strutturale è e capacità di montaggio
Syntech Metals' A pruduzzione interna di barre d'aluminiu furnisce un puntu di cuntrollu di qualità supplementu, assicurendu a cunsistenza di u materiale prima ancu di cumincià l'estrusione.
Considerazioni Ambientali è Sostenibilità
L'aluminiu hè unu di i materiali più sustenibili per a fabricazione di dissipatori di calore:
- Riciclabilità: L'aluminiu pò esse riciclatu indefinitamente cù solu u 5% di l'energia necessaria per a pruduzzione primaria.
- Prestazione di u ciclu di vita: E finiture anodizzate di longa durata riducenu a frequenza di sustituzione
- Efficienza Energetica: Una gestione termica efficace migliora l'efficienza di u sistema elettronicu, riducendu u cunsumu energeticu generale
- Trasportu ligeru: I pesi di spedizione più bassi riducenu l'impronta di carbone durante a distribuzione
Sceglie dissipatori di calore in alluminio da i pruduttori cù capacità di pruduzzione interne cum'è Syntech Metals riduce ulteriormente l'impattu ambientale eliminendu u trasportu di a catena di furnimentu.
Dumande Frequenti nantu à i Dissipatori di Calore in Alluminiu
D: Cumu possu determinà u dissipatore di calore in aluminiu di a dimensione adatta per a mo applicazione?
A: Calcula a resistenza termica necessaria in basa à a dissipazione di putenza di u vostru cumpunente è à l'aumentu di temperatura permessu. Cunsiderate e cundizioni ambientali, a dispunibilità di u flussu d'aria è i vincoli di spaziu. Cunsultate i pruduttori sperimentati pò aiutà à ottimizà u disignu.
D: Chì hè a differenza trà i dissipatori di calore à cunvezione naturale è furzata?
A: I dissipatori di calore in aluminiu à cunvezione naturale si basanu nantu à u muvimentu passivu di l'aria è richiedenu tipicamente superfici più grande cù una spaziatura di l'aletta più larga. I disinni à cunvezione furzata utilizanu ventilatori o soffiatori, chì permettenu geometrie più compatte cù una spaziatura di l'aletta più stretta per applicazioni di flussu di calore più elevatu.
D: I dissipatori di calore in alluminio ponu esse persunalizati secondu esigenze specifiche?
A: Iè, i pruduttori cù capacità cumplete cum'è Syntech Metals pò persunalizà i dissipatori di calore in aluminiu secondu i vostri disegni, cumprese dimensioni specifiche, cunfigurazioni di alette, caratteristiche di montaggio è trattamenti superficiali.
D: Cumu l'anodizazione affetta e prestazioni termiche?
A: L'anodizazione hà un impattu minimu nantu à a cunduzione, ma pò migliurà significativamente u trasferimentu di calore per radiazione, in particulare cù finiture anodizzate nere. U stratu d'ossidu finu (tipicamente 10-25 micron) hà un effettu trascurabile nantu à a resistenza termica generale, pur furnendu una prutezzione sustanziale contr'à a currusione.
D: Quali sò i tempi di consegna tipici per i dissipatori di calore in alluminio persunalizati?
A: I tempi di consegna varianu secondu a cumplessità è u vulume di l'ordine. I pruduttori cù capacità di estrusione interne è pruduzzione di barre d'aluminiu ponu spessu furnisce un tempu di consegna più veloce di quelli chì dipendenu da parechji fornitori. I profili standard ponu esse spediti in pochi ghjorni, mentre chì l'estrusioni persunalizate richiedenu tipicamente 4-8 settimane.
Selezzione di u Parteneru di Fabricazione Giusta
Quandu si compranu dissipatori di calore in alluminio, cunsiderate questi fattori critichi:
Integrazione di a fabricazione: L'imprese chì producenu e so propie barre d'estrusione d'aluminiu mantenenu un megliu cuntrollu di qualità è ponu offre prezzi più competitivi è tempi di risposta più rapidi.
Capacità di l'equipaggiu: Verificate chì a capacità di a pressa d'estrusione di u fabricatore currisponde à i vostri requisiti di dimensione. Per applicazioni più grande, poche strutture ponu currisponde Syntech Metals' Capacità di 40 cm × 40 cm.
Qualità di Trattamentu Superficiale: E linee di anodizazione premium, in particulare i sistemi automatizati di i principali pruduttori, garantiscenu finiture consistenti è di alta qualità chì pruteggenu u vostru investimentu.
Capacità di trasfurmazione prufonda: A capacità di machinà, perforà, filettà è finisce i dissipatori di calore secondu e vostre specifiche elimina i fornitori supplementari è riduce a cumplessità di u prugettu.
Supporto tecnicu: Cercate i pruduttori chì ponu furnisce analisi termica è supportu per l'ottimisazione di u cuncepimentu, micca solu servizii di pruduzzione.
Opzioni di materiale: L'accessu à parechje leghe d'aluminiu (AL6061-T6, AL6063-T5, ecc.) permette l'ottimisazione per i vostri requisiti specifici di prestazioni è di costi.
Cunclusione: Massimizà e prestazioni cù i dissipatori di calore in alluminio premium
I dissipatori di calore in aluminiu restanu a suluzione ottima di gestione termica per a grande maggioranza di l'applicazioni di raffreddamentu elettronicu. A cumbinazione di eccellente conducibilità termica, pesu ligeru, resistenza à a corrosione è rentabilità face di l'aluminiu u materiale di scelta per i cuncettori in u mondu sanu.
U successu cù i dissipatori di calore in aluminiu dipende da trè fattori critichi: a selezzione di i materiali, a qualità di fabricazione è u trattamentu di a superficia. Scegliendu i pruduttori cù capacità cumplete - da a pruduzzione di barre d'aluminiu à l'estrusione, l'anodizazione è a machinazione di precisione - assicurate una qualità è prestazioni costanti.
Syntech Metals esemplifica questu approcciu integratu, offrendu tuttu, da a fusione d'aluminiu interna à e linee d'anodizazione impurtate in Giappone è a machinazione CNC avanzata. Sia chì avete bisognu di profili di dissipatore di calore standard o di disinni persunalizati finu à 40 cm × 40 cm, e so capacità cumplete furniscenu e soluzioni di gestione termica chì e vostre applicazioni richiedenu.
Per u vostru prossimu prughjettu chì richiede dissipatori di calore in aluminiu, cunsiderate a cullaburazione cù i pruduttori chì cuntrolanu tuttu u prucessu di pruduzzione, offrenu parechje opzioni di lega è ponu persunalizà e soluzioni secondu e vostre specifiche esatte. L'investimentu in una gestione termica di qualità paga dividendi in affidabilità di u produttu, prestazioni è soddisfazione di i clienti.
Prontu à discute i vostri bisogni di dissipatore di calore in aluminiu? Cuntattate Syntech Metals oghje per scopre cumu e so capacità di fabricazione cumplete, i materiali premium è i trattamenti superficiali avanzati ponu ottimizà a gestione termica per a vostra applicazione.
